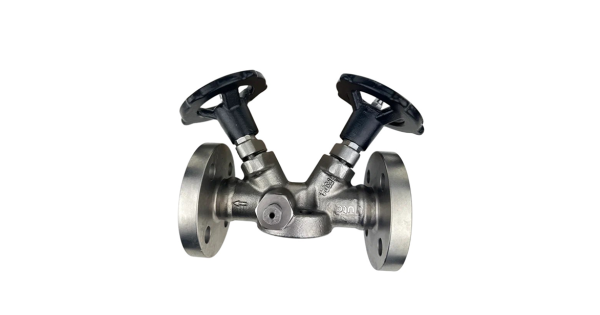

Магистральный соединитель STU

Магистральный соединитель серии STU – это надежное и функциональное решение для работы с конденсатоотводчиками, оснащенными быстросъёмным универсальным соединением. Он отлично подходит для организации эффективного отвода конденсата в промышленной среде. Основной особенностью этого оборудования является наличие двух встроенных запорных клапанов поршневого типа. Эти клапаны эффективно изолируют конденсатоотводчик, фильтр-грязевик и два клапана сброса давления, что значительно повышает общую надежность системы.

Кроме того, магистральный соединитель комплектуется специальным распределителем потока. Это дополнение увеличивает срок службы устройства и снижает вероятность поломок. Магистральный соединитель выпускается для различных диаметров трубопроводов – DN15, DN20 и DN25. Для подключения используются фланцы, резьба BSP или сварные соединения, что обеспечивает универсальность монтажа.

Эксплуатационные характеристики магистрального соединителя впечатляют. Номинальное давление составляет PN40, что позволяет использовать устройство в условиях высокого давления и температуры. Максимально допустимое давление достигает 4,13 МПа при 200 °C, а максимальная температура эксплуатации – до 350 °C. Благодаря корпусу из нержавеющей стали CF8, соединитель устойчив к коррозии и обеспечивает долговечность.

Монтаж и обслуживание

Монтаж магистрального соединителя требует соблюдения определенных правил. Во-первых, направление потока должно совпадать со стрелкой на корпусе для корректной работы. Во-вторых, поверхность соединения с конденсатоотводчиком должна располагаться в вертикальной плоскости. Это обеспечивает удобный доступ к маховику запорного клапана. После монтажа рекомендуется теплоизоляция, чтобы минимизировать тепловые потери.

Работа магистрального соединителя проста и удобна. Поршневые запорные клапаны рассчитаны на полное открытие или закрытие, поэтому не применяются для дросселирования. Плотное закрытие достигается при помощи ручного усилия. Для обслуживания предусмотрен фильтр с сеткой, которую можно очищать через клапан сброса давления. Это упрощает обслуживание и сокращает время простоя.

Обслуживание магистрального соединителя также выполняется легко. Перед началом работ необходимо полностью изолировать устройство и сбросить давление. Если потребуется замена уплотнительных колец, процесс прост и занимает минимум времени. Таким образом, магистральный соединитель STU обеспечивает высокую надежность и удобство эксплуатации.

Подводя итог, можно сказать, что магистральный соединитель STU является оптимальным выбором для организаций, которым необходим качественный и долговечный элемент трубопроводной системы. Он сочетает в себе простоту монтажа, надежность и удобство эксплуатации. Благодаря этому повышается эффективность работы всей системы отвода конденсата. Если вы ищете надежный магистральный соединитель с высоким уровнем защиты и долговечности, модель STU станет отличным решением.
