Описание товара
Производитель: UTC
Тип продукта: Коллектор для распределения пара и сбора конденсата BSPM-UTC02
Материал корпуса: Сталь
Максимальная температура: 350 С
Номинальное давление: 40 бар
Условный диаметр: DN15/DN20
Тип присоединения: Фланцевое
Области применения: Общепромышленное, Пищевая, Молочная, Мясоперерабатывающая
Подробное описание: BSPM-UTC02-1-Описание-1

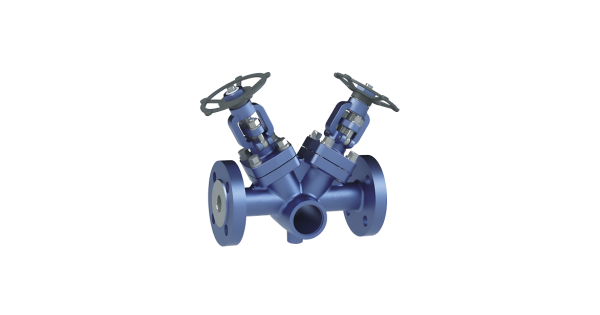

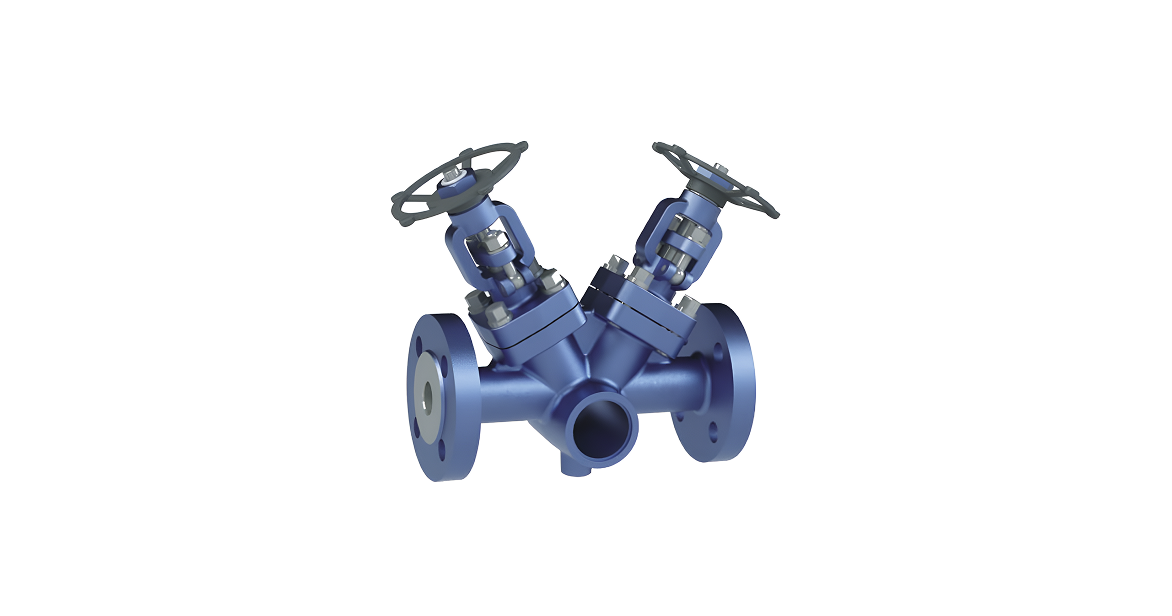

Коллектор для распределения пара и сбора конденсата BSPM-UTC02
Коллектор для распределения пара и конденсата является одним из важных элементов паровых систем. Он обеспечивает эффективное распределение парового потока и сбор конденсата. Модульная конструкция упрощает монтаж, делая его быстрым и удобным. Компактный и легко обслуживаемый дизайн устройства способствует его долговечности и надежности. Отличительная особенность заключается в форме поверхности прилегания плунжера и седла встроенных запорных клапанов, что обеспечивает высокую герметичность. Сильфонное уплотнение штока облегчает управление клапанами, исключая возможность утечек рабочей среды.
Важно отметить стандарты, которым соответствует устройство. Среди них GB12224-1989, GB12228-1989, GB/T 9131-2000 и другие. Эти нормы обеспечивают надежность и безопасность эксплуатации. Основные технические характеристики включают номинальное давление PN40 и максимальное допустимое давление корпуса 3,92 МПа при температуре 200 °C. Рабочая температура достигает 350 °C при максимальном рабочем давлении 4,0 МПа. Гидроиспытания проводятся при давлении 6,0 МПа, а пневмоиспытания — при 2,0 МПа. Материал корпуса и крышки — сталь A105, шток и маховик выполнены из нержавеющей стали SS304.
Обратите внимание на особенности монтажа. Вход пара должен располагаться сверху, а внизу устанавливается конденсатоотводчик. Рекомендуется отводить конденсат в специальную линию. При невозможности организации отдельной линии допускается слив конденсата с использованием диффузора для снижения уровня шума и предотвращения разбрызгивания. При монтаже коллектора для сбора конденсата важно обеспечить расположение выхода конденсата сверху. Необходимо предусмотреть установку клапана для дренажа и продувки коллектора от загрязнений. Все эти меры способствуют увеличению срока службы оборудования и повышению эффективности системы.
Материалы, используемые для изготовления оборудования, обладают высокой прочностью и долговечностью. Габариты и масса зависят от конкретной модели. Например, модель BSPM-UTC02-4 весит 10,5 кг, а BSPM-UTC02-12 — 31,8 кг.
Выбор модели осуществляется исходя из технических характеристик и требований конкретной системы.
Таким образом, коллектор для распределения пара и сбора конденсата представляет собой надежное решение для оптимизации работы паровых систем. Использование качественного оборудования помогает снизить затраты на техническое обслуживание и повышает общую эффективность процесса.
