Описание товара
Тип продукта: Электропривод ELA
Максимальная температура окружающей среды: 60 С
Функция безопасности: Нет
Тип управления:: релейное, 4-20 мА
Напряжение питания:: 220 В
Области применения: Фармацевтическая
Подробное описание: Электропривод ELA

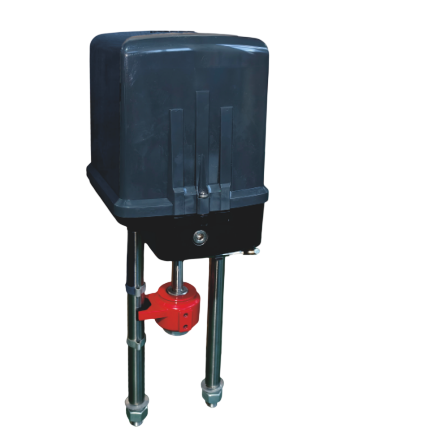

Линейные электроприводы серии ELA — точное управление для промышленности
Линейные электроприводы серии ELA преобразуют электрическую энергию в линейное перемещение штока. Они способны работать как в прямом, так и в обратном направлении, обеспечивая реверсивный ход. Эти приводы находят широкое применение в промышленных установках и технологических системах. Например, они используются для управления заслонками и регулирующими клапанами. Возможность дистанционного управления делает их незаменимыми для автоматизации производственных процессов, что и объясняет популярность серии ELA в промышленности.
Производитель выпускает две базовые модели. Это ELA3kN и ELA5kN. Первая модель развивает усилие 3 кН. Вторая модель создаёт усилие 5 кН. Максимальный ход штока модели ELA3kN равен 30 мм. Для модели ELA5kN ход составляет 50 мм. Питание подаётся от сети 230 В. Частота тока — 50 или 60 Гц. Энергопотребление равно 11,7 ВА. Для ELA5kN этот показатель выше — 25,3 ВА. Класс защиты — IP65. Температура эксплуатации — от -20 до +70 °C. Масса привода — 5,5 кг.
Пользователь может выбрать различные дополнительные опции. Например, можно установить нагревательный резистор. Также доступен электронный позиционный контроллер с локальной индикацией, который поддерживает аналоговые сигналы. Есть возможность заказать прецизионный потенциометр обратной связи. Панель концевых выключателей расширяет функциональные возможности. Внешний интеллектуальный контроллер оборудован ИК-пультом и поддерживает связь по RS485. Дополнительно можно заказать внешний модуль управления температурой с интерфейсом RS485.
Конструкция и габаритные размеры
В конструкции предусмотрены встроенный датчик положения и сервоусилитель. Это облегчает процесс калибровки. Также производитель использует высокоточные зубчатые передачи с малым модулем, что обеспечивает эффективную передачу и снижает уровень шума. Срок службы устройства увеличивается, а смазка не требуется. Синхронный электродвигатель гарантирует плавную работу с высоким крутящим моментом и устойчивостью к заклиниванию. Точность управления и компактные размеры корпуса делают монтаж и обслуживание простыми. Вес привода также невелик.
В стандартную схему подключения входят концевые выключатели. Также предусмотрен выключатель защиты по усилию и ручной режим управления. Для аварийного перемещения штока имеется отверстие под шестигранник М6. Положение механизма отображает механический индикатор. Кабельный ввод облегчает процесс подключения. Металлическая опорная плита обеспечивает необходимую жёсткость конструкции. Вертикальная стойка изготовлена из нержавеющей стали, а соединительный элемент — из алюминиевого сплава.
При установке нужно учитывать размеры. Ширина A – 181 мм, глубина B – 156 мм, расстояние S – 100 мм. Для крепления нужны 2 отверстия диаметром M16. Высота H зависит от модели: для ELA3kN она 435 мм, а для ELA5kN – 470 мм. Длина выдвижения штока h можно регулировать, она может быть 30 или 50 мм. Высота кронштейна L – 225 мм.
Заказ
При заказе учитывайте усилие и ход штока. Выбирайте модель по нагрузке. Проверяйте напряжение питания. Уточняйте необходимые опции. Консультируйтесь со специалистом. Правильный подбор продлевает срок службы. Своевременное обслуживание предотвращает простои.
Линейные электроприводы серии ELA гарантируют точное позиционирование. Эти устройства экономичны в эксплуатации, минимизируют уровень шума и отличаются простотой монтажа. Благодаря своей надежности, они завоевали доверие множества предприятий. Рекомендуется приобретать приводы ELA у надёжного поставщика, который предложит профессиональную консультацию и техническую поддержку.
