Описание товара
Тип продукта: Перекачивающий конденсатоотводчик CPT10
Материал корпуса: Высокопрочный чугун
Максимальная температура: 198 С
Максимальное давление: 13,8 бар
Условный диаметр: 20х20
Тип присоединения: Резьба;
Области применения: Напитки
Подробное описание: Автоматический перекачивающий конденсатоотводчик CPT10-Описание-1

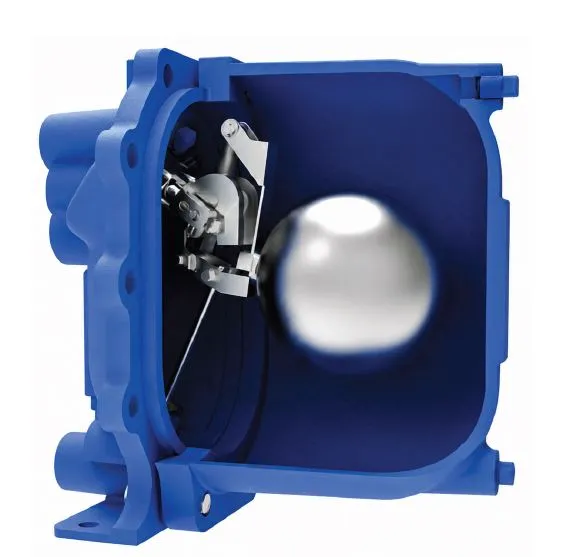

Автоматический перекачивающий конденсатоотводчик CPT10
Автоматический перекачивающий конденсатоотводчик CPT10 — это компактное устройство, которое самостоятельно переключается между режимом конденсатоотводчика и режимом насоса в зависимости от перепада давлений. Он идеально подходит для теплообменников, калориферов и другого оборудования, где конденсат не может уйти самотеком из‑за вакуума или высокого противодавления.
Как работает CPT10.
Устройство объединяет поплавковый конденсатоотводчик и паровой насос. Если давление в системе достаточное — оно работает как обычный конденсатоотводчик и пропускает до 830 кг/ч. При падении давления в теплообменном аппарате или образовании вакуума автоматически включается насосный режим, и CPT10 начинает перекачивать конденсат (производительность до 650 кг/ч, объём цикла — 2,6 л). В качестве приводной среды используется пар. CPT10 можно использовать и исключительно в качестве насоса; при этом в качестве приводной среды может применяться как пар, так и сжатый воздух — это упрощает интеграцию в существующие схемы.
Конструкция и условия эксплуатации.
Корпус и крышка изготовлены из высокопрочного чугуна и рассчитаны на номинальное давление PN10. Рабочее давление — до 4,5 бар, температура — до 198 °C, минимальная рабочая температура –10 °C. Высота заполнения (подпор) — от 0,2 до 1 метра, что даёт гибкость при монтаже. Подключение конденсата — резьба BSP 3/4″ на входе и выходе. Подвод управляющей среды — 1/2″ BSP или NPT на выбор.
Что важно учесть при подборе.
Чтобы автоматический перекачивающий конденсатоотводчик CPT10 работал стабильно, необходимо правильно рассчитать полное противодавление в конденсатной магистрали: BP = (H × 0,0981) + P + Pf. (P-давление в конденсатной линии, Pf-потери на сопротивление). Главное правило — противодавление должно быть меньше давления приводной среды. Для предварительных расчётов можно не учитывать Pf, если длина линии до бака или незатопленной магистрали меньше 100 метров и трасса спроектирована с учётом вторичного вскипания.
Также для точного подбора понадобятся: давление в теплообменнике на номинальной нагрузке, максимальный расход пара и температуры греющей среды на входе/выходе. Если у вас есть эти данные — мы поможем с расчётами за один звонок.
Стандарты и гарантии.
Продукция сертифицирована по ГОСТ (GB/T12250, GB/T22654, GB/T12251) и международному ISO 6948. Устройство надёжно, ремонтопригодно и рассчитано на долгий срок службы.
Где купить.
Компания «НОСТ-Солюшенс» — официальный поставщик, склад в Санкт-Петербурге. Мы не только продаём, но и консультируем по монтажу и обвязке. Звоните +7 (812) 640-90-44 или пишите на site@nost-solutions.ru — подберём оптимальный режим под вашу схему.
